重型柴油车OBD远程监控平台解决方案

旭诚科技研发的重型柴油车OBD远程监控平台，旨在帮助地方环保部门解决重型柴油车OBD设备安装维护和OBD数据的采集、传输、储存与分析应用的难题，实现重型柴油车OBD远程监控数据的联网工作，并基于大数据分析的系统框架与应用模型，对重型柴油车的OBD远程监控数据进行分析应用，辅助相关部门精准抓捕超标与违章车辆，协助地方环保部门完成柴油车污染防治攻坚战的工作开展，帮助加快重型柴油车国六标准政策的落实。

重型柴油车OBD车载终端设备

本公司基于TCP协议，自主研发了重型柴油车远程排放管理车载终端及其配套重型柴油车OBD监控平台。

远程排放管理车载终端设备图

01、设备技术参数

• 产品质量：符合GB 17691-2018《重型柴油车污染物排放限值及测量方法（中国第六阶段）》技术要求，具备国家检测机构出具检验报告
• 产品安全：具备电瞬态传导抗扰度、辐射抗扰度、静电放电抗扰度多重抗干扰能力，安全性与稳定性优异
• 通讯方式：支持2G、4G双传输协议可选
• 定位功能：北斗/GPS双模定位
• 升级能力：支持本地升级、平台远程升级
• 独立CAN通道：支持外接NOx传感器控制与信号接入
• 防护等级：IP5K0
• 芯片加密：采用RSA或SM2加密算法

02、硬件结构规格

03、远程诊断功能

实时采集车辆发动机数据流及各类OBD诊断数据上传至监控中心，实现车辆远程故障诊断。

• 发动机数据流：车速、大气压力、发动机净输出扭矩、摩擦扭矩、发动机转速、发动机燃料流量、SCR上游NOx传感器输出值、油箱液位、SCR下游NOx传感器输出值、反应剂余量、进气量、SCR入口温度、SCR出口温度、DPF压差、发动机冷却液温度。
• OBD诊断数据：多协议自动适配（SAE J1939、ISO15765、ISO27145等）、MIL故障灯状态、诊断支持状态、诊断就绪状态、故障码、车辆VIN、CALID、CVN信息。

系统整体架构

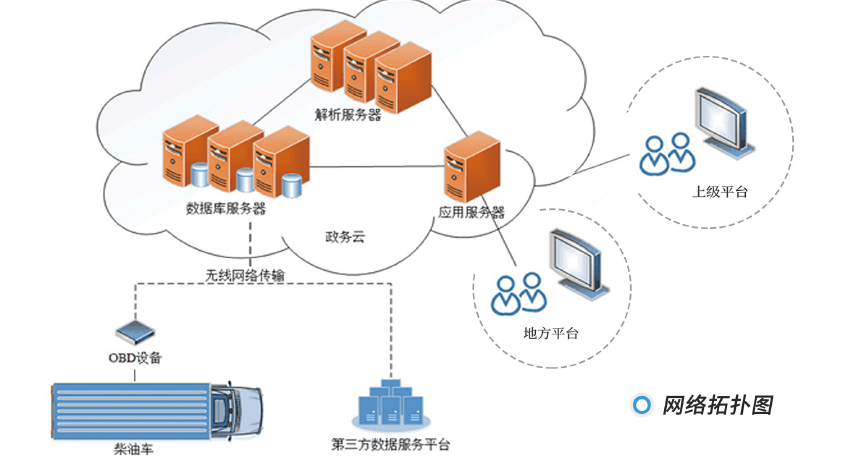

柴油车加装OBD在线监控终端后，设备持续采集发动机运行工况与尾气后处理设备工作状态，通过无线网络实时传输至数据库服务器。政务云内部数据库、应用、解析服务器完成数据交互共享，依次开展数据转换、清洗、运算分析，最终推送至地方监管平台或上级省级平台完成可视化展示，支持数字、文本等多类型数据呈现。

01、硬件合规标准

• 符合GB/T 18655-2010传导发射、辐射发射限值要求
• 符合GB/T 21437-2008 电源线电瞬态传导抗扰度要求
• 符合GB/T 28046.1-2011 耦合电瞬态发射传导抗扰度要求
• 通过国家标准GB/T 28046.5-2011全套检测
• 符合GB/T 19951-2005 静电放电抗扰性规范
• 符合GB17619-1998 辐射抗扰度要求
• 设备技术指标、通信数据格式完全匹配GB17691-2018国六标准
• 设备通用性能、电气、机械、环境适应性满足GB/T 28046-2011全部要求

重型柴油车OBD监控平台

旭诚科技有限公司自主研发的重型柴油车OBD远程监控平台，可以解决重型柴油车OBD远程监控数据的联网工作，并基于大数据分析的系统框架与应用模型，结合机动车污染排放模型和大气扩散模型，对重型柴油车的OBD远程监控数据进行分析应用，可得到重型柴油车出行特征的量化指标，提供各种减排决策资源和建议，协助相关部门精准抓捕超标与违章车辆，协助地方环保部门完成柴油车污染防治攻坚战的工作开展，帮助加快重型柴油车国六标准政策的落实。

本重型柴油车OBD监控平台可实现以下几个功能：

• 数据联网
• 异常报警
• 重型柴油车出行
• 道路污染分析

主要内容

1.实时展示：接入重型柴油车OBD数据，实时展示重型柴油车在地图上的位置分布及其OBD设备的在线状态。

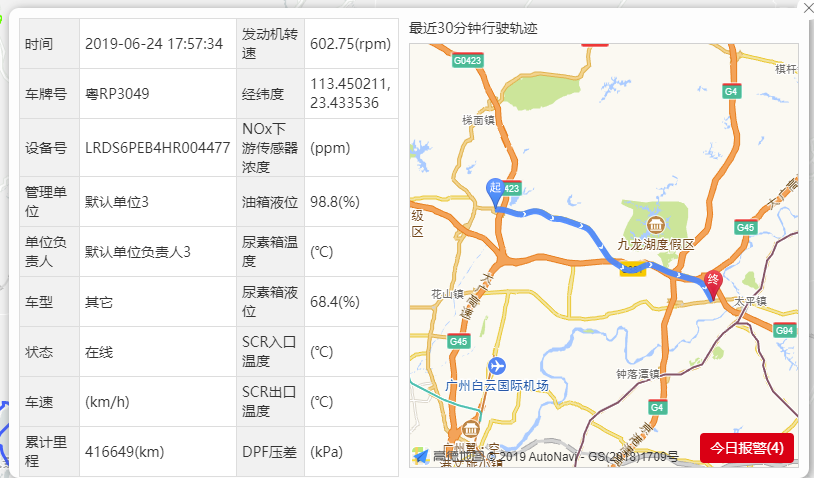

2.轨迹分析：点击实时展示中的重型柴油车图标，可展示报警OBD柴油车的行驶轨迹与实时位置，车辆OBD数据的在线状况，车辆运行状态数据及后尾气处理工作数据。并通过监控一段时间内报警次数多的单辆柴油车的驾驶行为，统计各报警原因的频率。

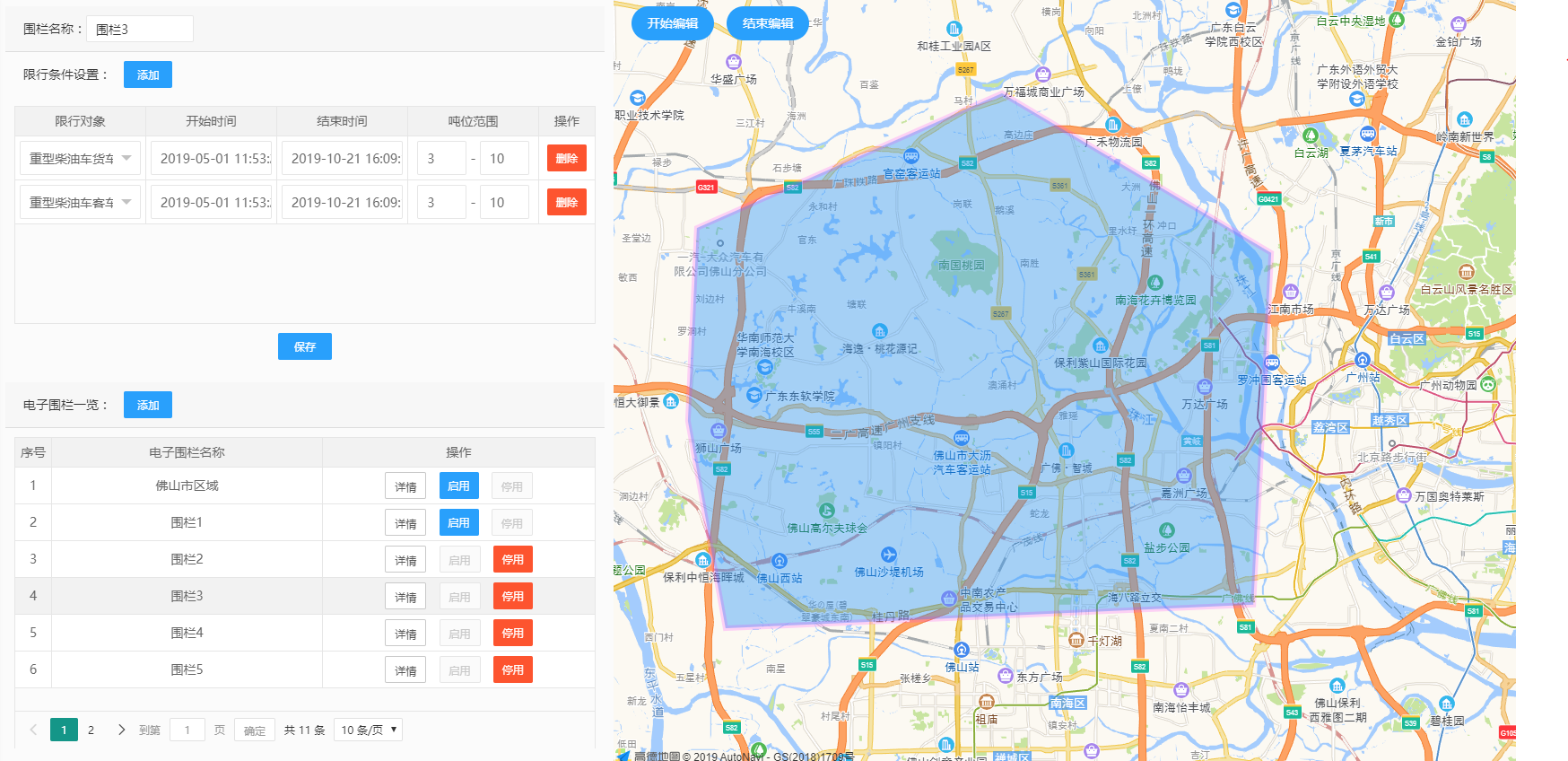

3.电子围栏：用户可根据自己的需求划定电子围栏规定限行范围，自定义限行条件，如限行对象、时间范围、车辆吨位、车型等。系统可实时监控在划定的限行区域内，在非行驶时间内进入该限行区域额柴油车基本信息，协助限行措施的实施。

4.出行专题：统计本地车或外地车分别在市内及市外的出行特征及其占比，统计车辆市内外出行的出行数量及其比例，并且支持展示各道路上柴油车的出行分布。

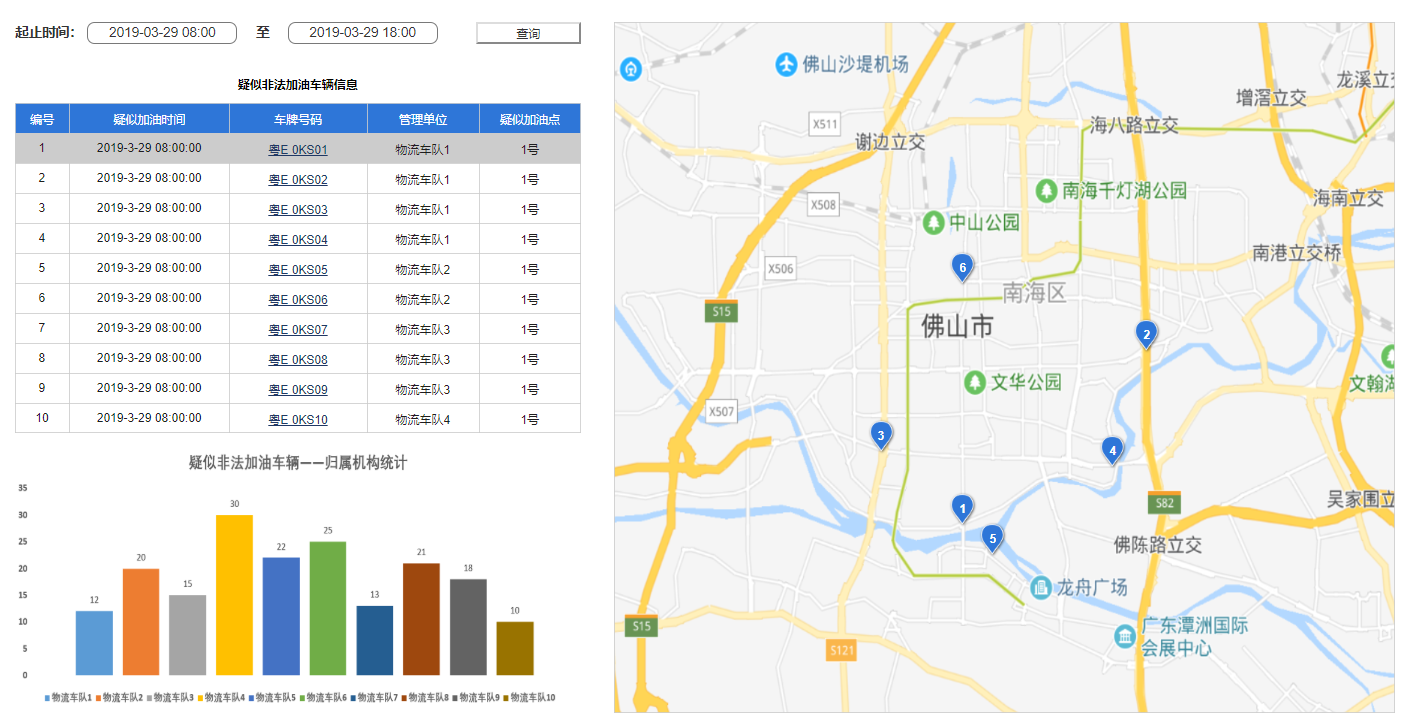

5.排查黑加油站：统计加油站的经纬度坐标，通过OBD设备实时监控重型柴油车油箱液位变化情况，统计在无正规加油站区域内油箱液位升高的重型柴油车数量，锁定疑似黑加油站点位，协助黑加油站的整治。

应用案例

重型柴油车OBD远程在线监控示范项目

应用单位：佛山市生态环境局

项目中，旭诚科技同中国环境科学研究院合作，实现了15000辆重型柴油车OBD监控数量的获取与接入管理，同时为其中的1650辆重型柴油车提供OBD设备的供应与安装。

系统平台提供车辆实时状况查询、车辆信息的统计分析、高排车辆的溯源分析、污染贡献、报警信息管理等等功能。为辅助相关部门精准抓捕超标与违章车辆、协助地方环保部门完成柴油车污染防治攻坚战的工作开展的提供了技术支持。

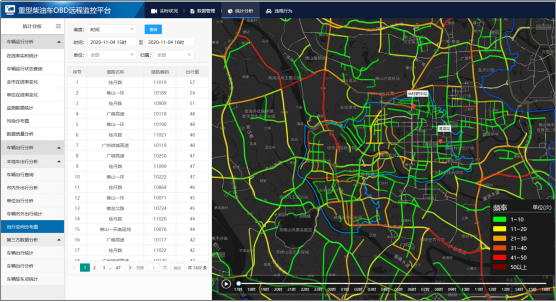

图 国控点周边重型柴油车出行及排放分析
