一、组建局域网

1、组建前提

1.1 连接动管仪、各个摄像头、录像机和门禁需在同一个IP网段方可录像回放。

1.2 如需将视频上传平台，则动管仪和录像机均需要提供网络。

2、接线方式

2.1 方式1（供两路网络）：动管仪NET0和内置硬盘机LAN2接8口交换机；NET1和LAN1接有线网络；各路摄像头和门禁接8口交换机。

方式2（供一路网络）：动管仪NET0和内置硬盘机LAN2接8口交换机；各路摄像头和门禁，有线网络接8口交换机，此接线方式要求有线网络IP和各个设备的IP必须在同一个网段。

（备注：此处8口交换机指动管仪内置的1-8口交换机）

2.2.1 局域网网线接线图：

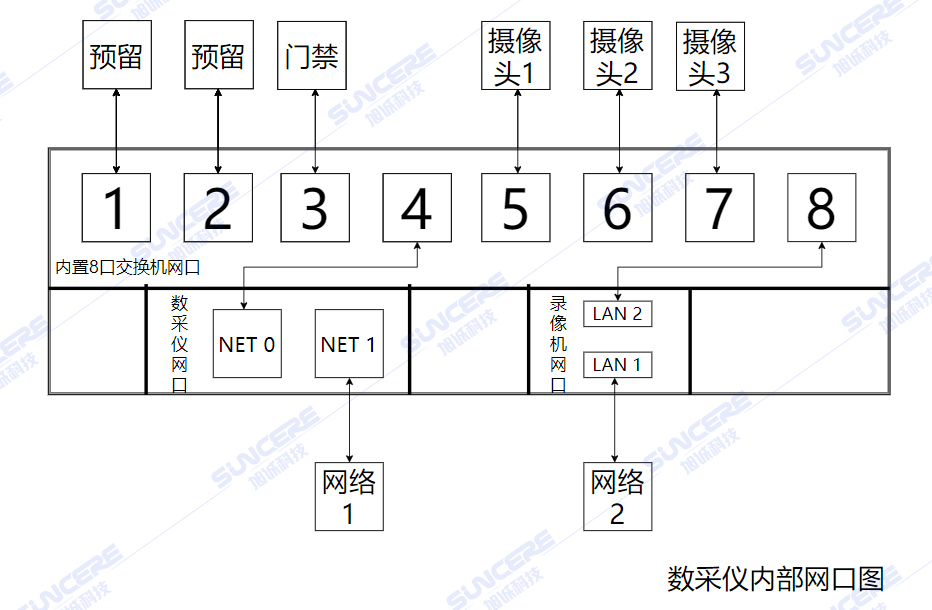

接线方式1线路图

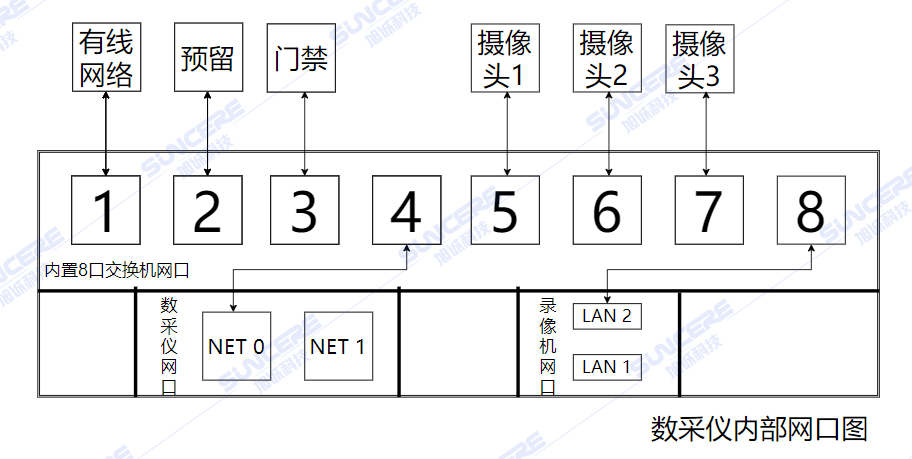

接线方式2线路图

2.2.2 门禁接线图：

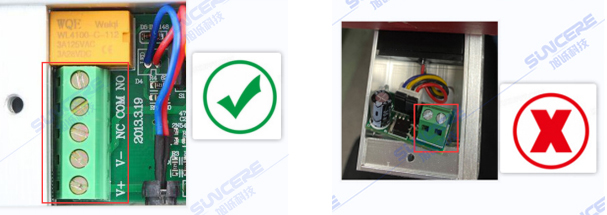

磁力锁选型：选择带门磁信号反馈的，拆开内部有5个接线端子的，只有两个接线端子的（无法获取门磁状态），不满足接入要求。

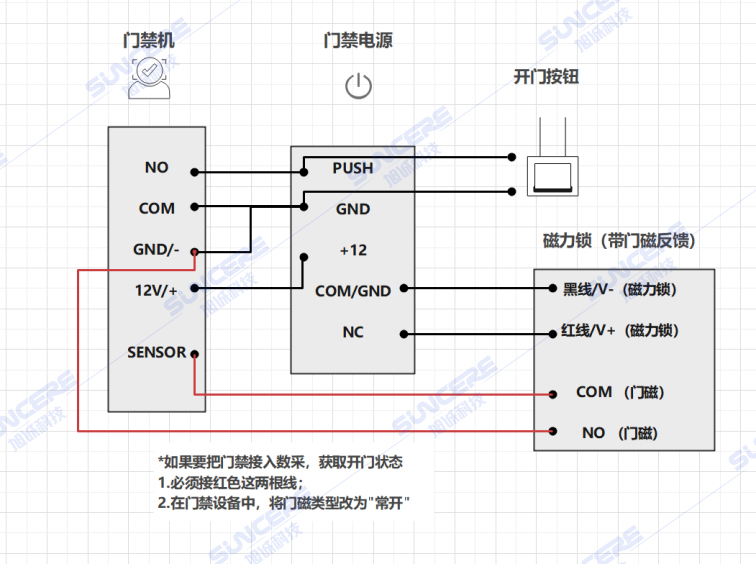

门禁接线图：

3、准备工具

笔记本电脑、网线、厂家官方的搜索工具（如海康交付助手、大华ConfigTool）。

4、激活设备

用户根据厂家设置向导设置摄像头和门禁的密码和IP。IP网段根据有线网络的IP段进行规划，局域网内的设备需同一网段且不冲突才能正常运行。

例如：公网自动获取或专网分配的IP为192.168.0.136，则数采仪IP设置192.168.0.136，硬盘机IP设置192.168.0.115，门禁IP设置192.168.0.116，摄像头IP设192.168.0.117，192.168.0.118，192.168.0.119如此类推。

二、视频门禁设备配置

1、本机配置（海康为例）

笔记本设置与局域网同一网段，例如根据上面例子设置IP为192.168.0.120，用网线接入数采仪8口交换机空闲位置进行视频门禁配置。

1.1、本地摄像头配置

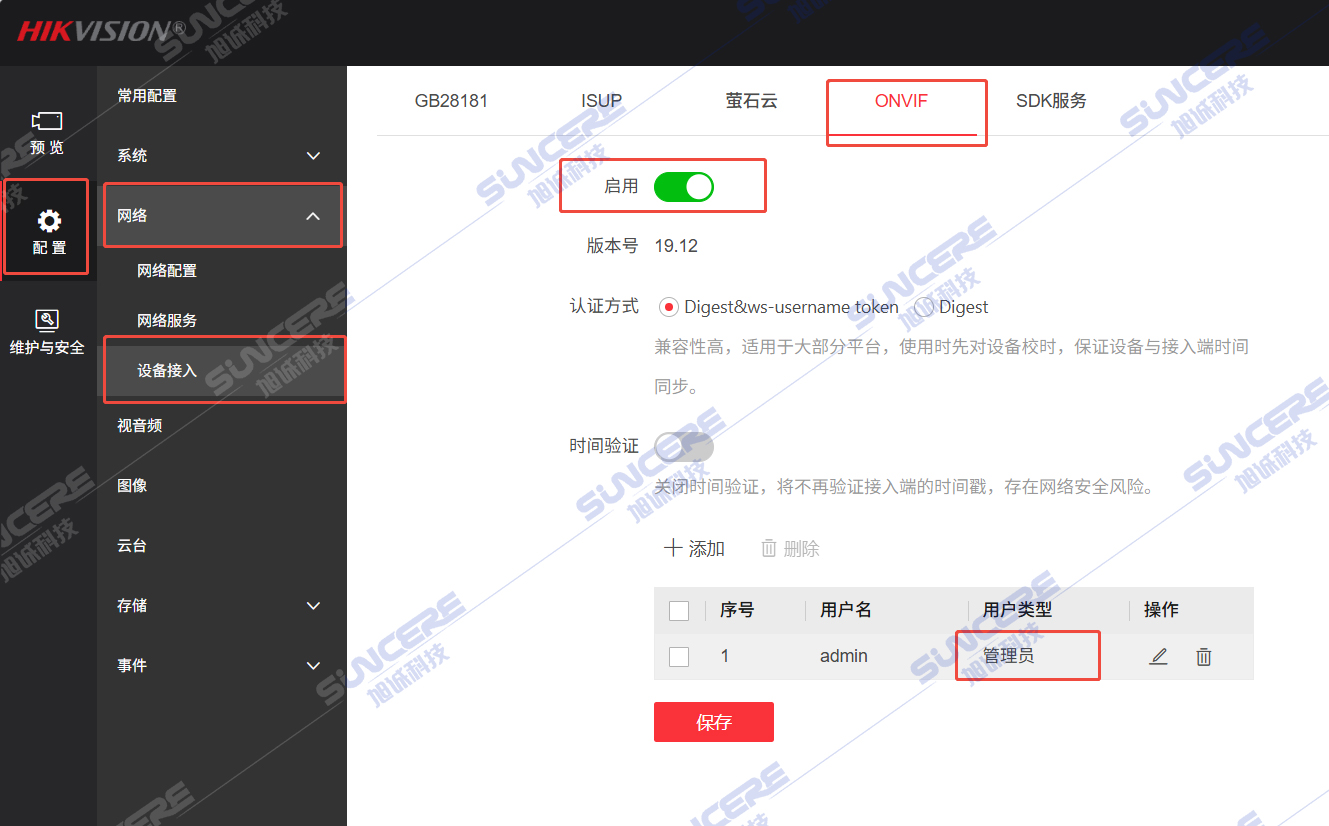

浏览器输入摄像头IP（例如：192.168.0.117），点击配置->网络->设备接入->ONVIF

输入用户名、密码和确认密码，并选择”管理员“，点击”确定“

注意：不是每种型号的摄像头都支持Onvif协议，而且不同型号摄像头的界面会有所不同。

1.2、本地硬盘机配置

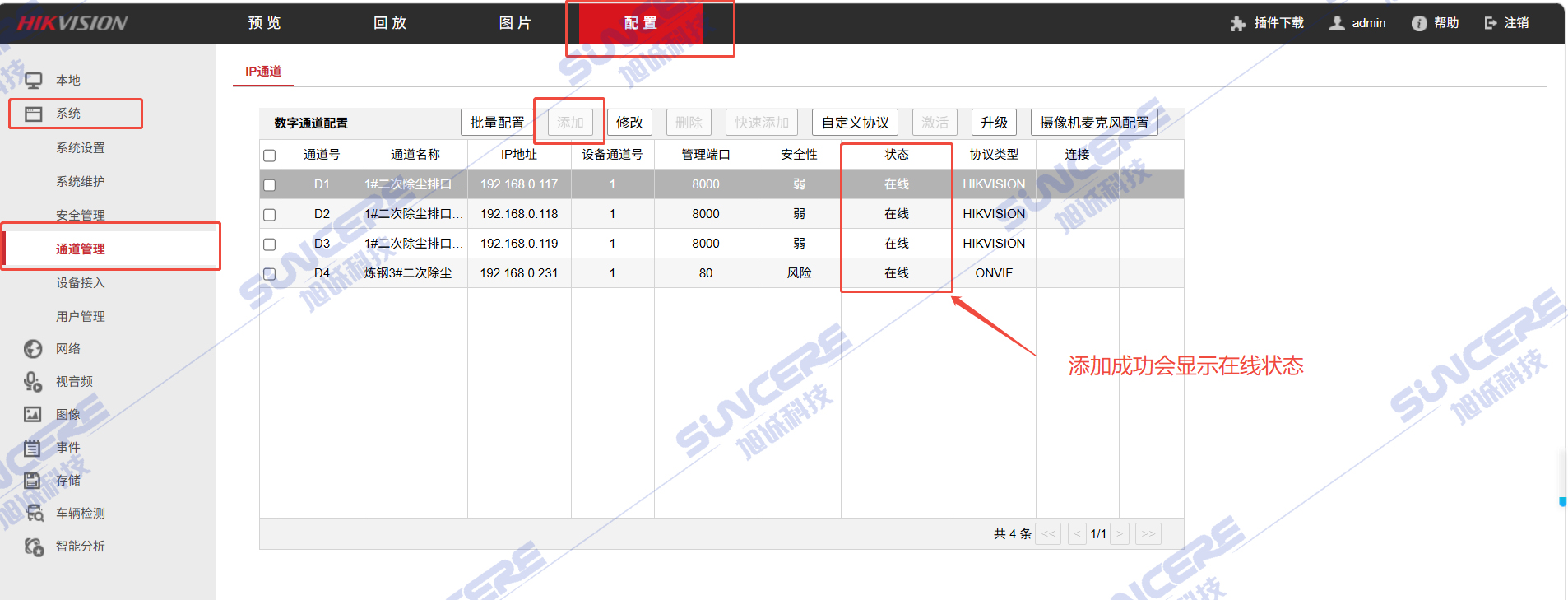

浏览器输入硬盘录像机IP（例如：192.168.0.115)，内置录像机统一登录的账号为admin，密码为xckj@2023。点击配置->系统->通道管理

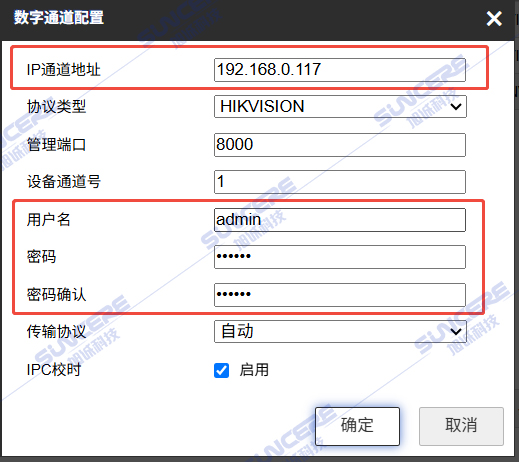

点击在IP通道点击添加，依次输入各个摄像头的IP，用户名，密码进行添加。

1.3、本地门禁配置

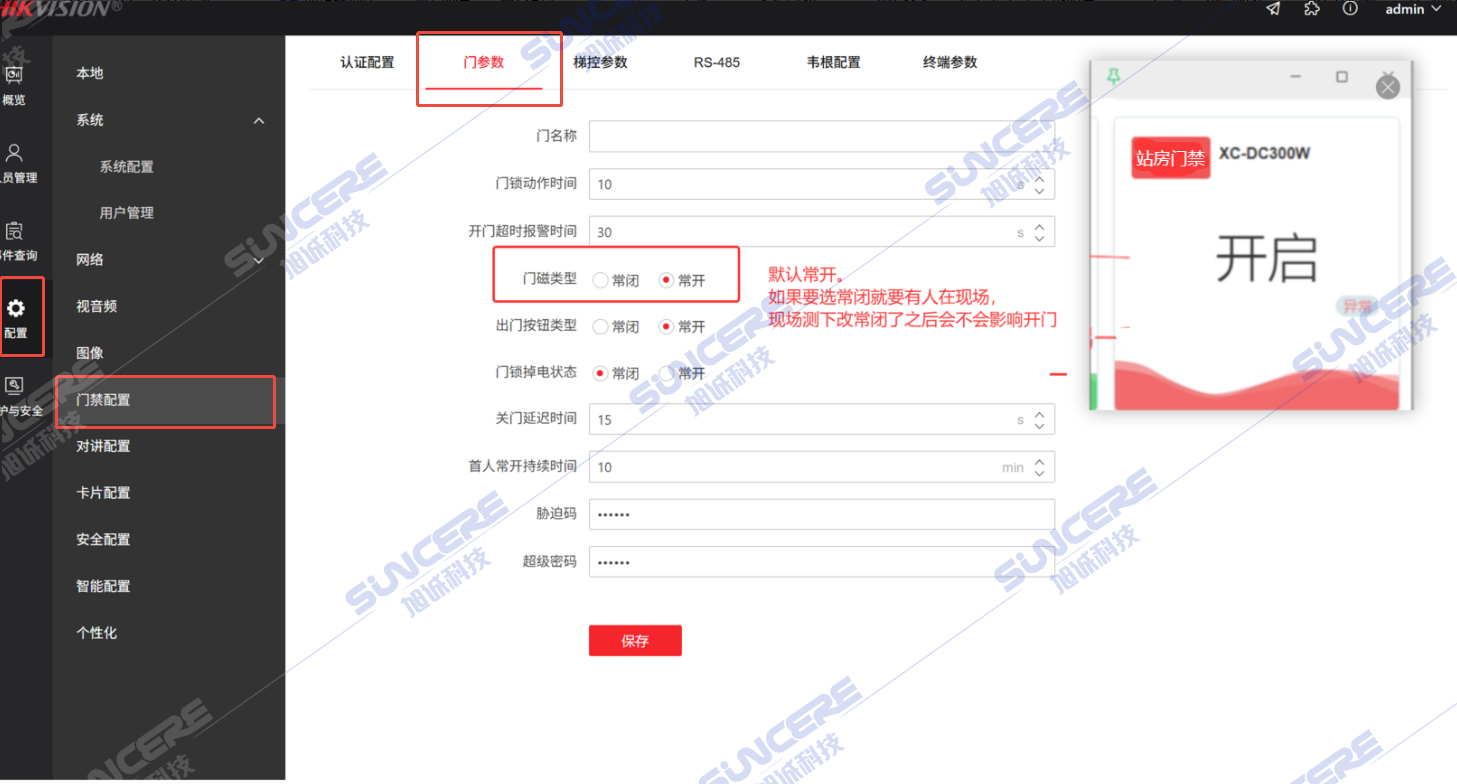

浏览器输入门禁IP（例如：192.168.0.116)，点击配置->门禁配置->门参数->门磁类型选择常开。

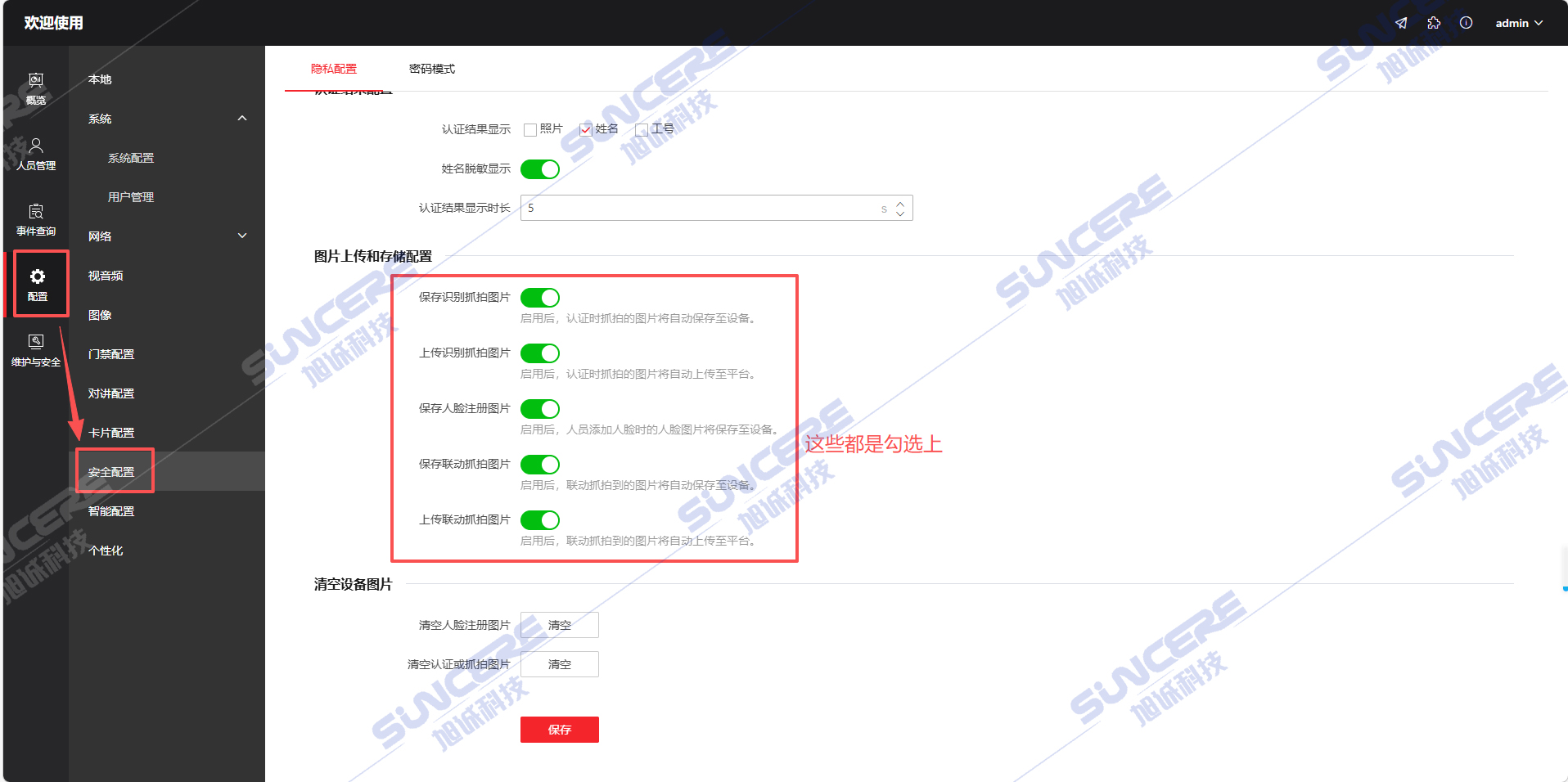

点击配置->门禁配置->安全配置->图片上传和存储配置全勾选。

2、动管仪配置（参考数采仪配置步骤→设备管理→添加摄像头/添加门禁/添加硬盘录像机）

三、联网配置

1、本地硬盘机联网配置

2、动管仪门禁联网配置
