安装壁挂支架

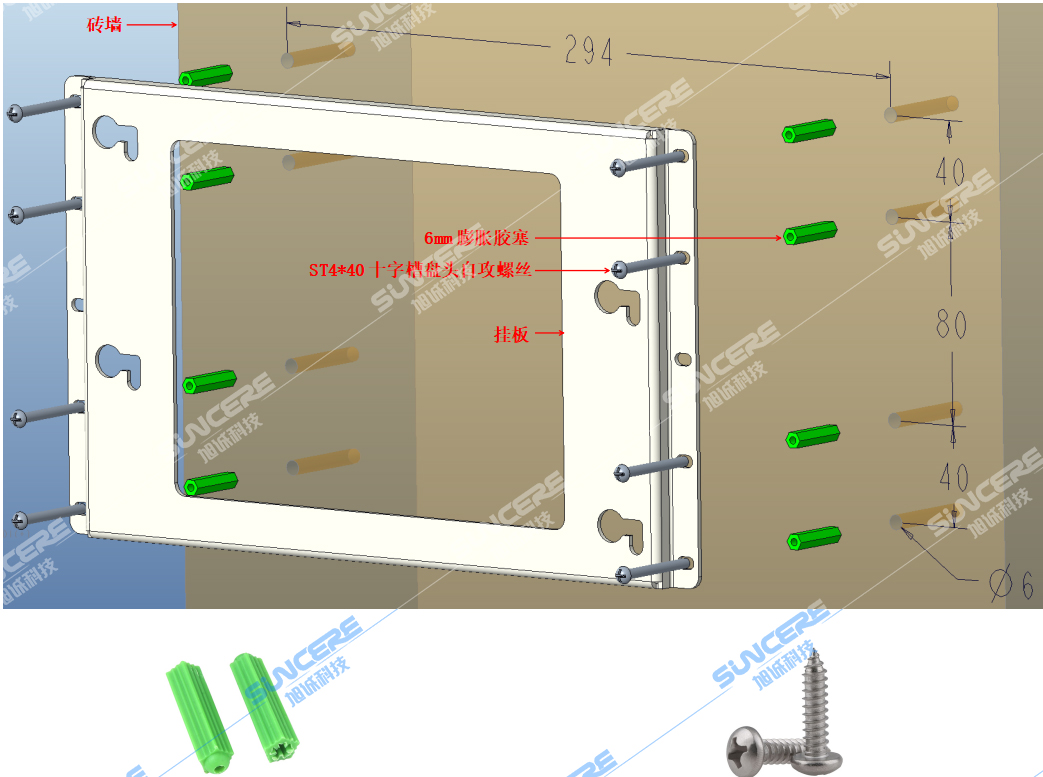

安装端为砖墙时

如下图所示，在墙上对应空位钻孔（开孔φ6mm），塞入6mm膨胀胶塞，使用ST4*40十字槽盘头自攻螺丝固定安装支架。安装时注意支架方向，中间部分为凸起部分，两侧螺孔位置紧贴墙面。

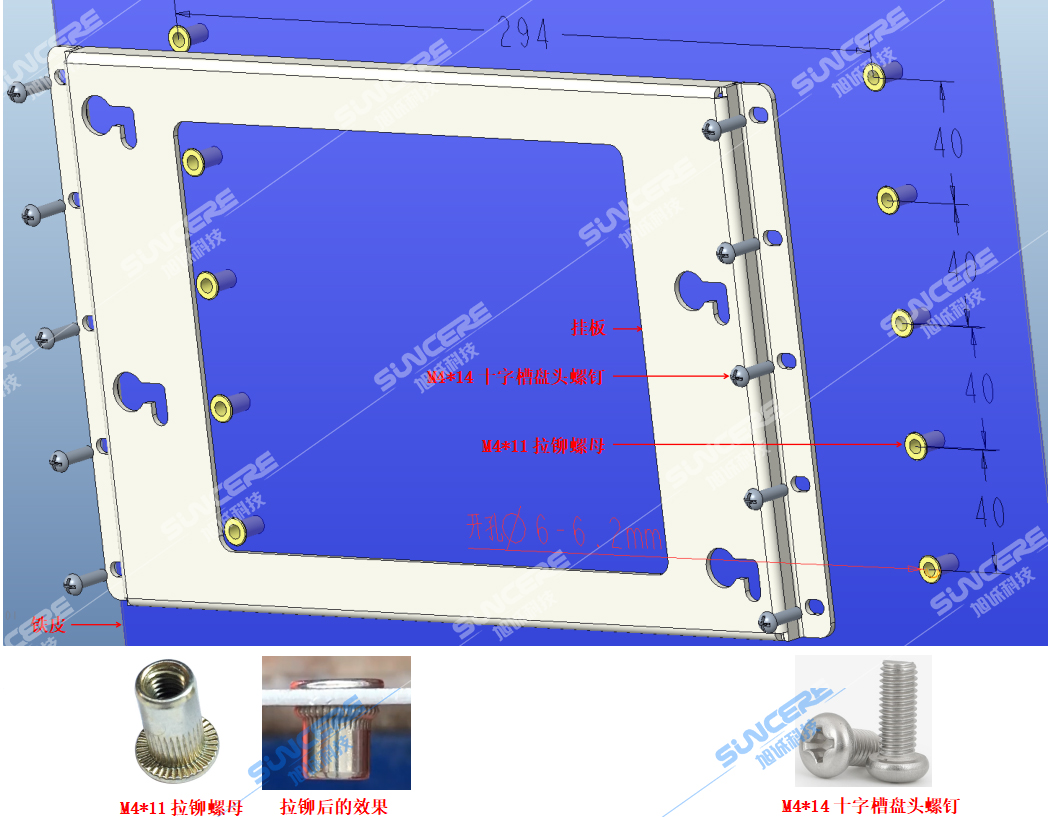

安装端为铁皮墙时

如下图所示，在铁皮上对应空位钻孔（开孔φ6-6.2mm），装入M4*11拉铆螺母，使用M4*14十字槽盘头螺钉固定安装支架。安装时注意支架方向，中间部分为凸起部分，两侧螺孔位置紧贴墙面。

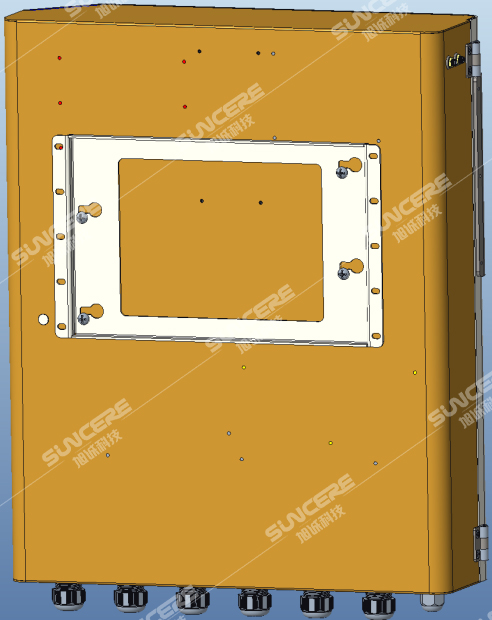

安装数据采集传输仪

如下图所示，安装好壁挂支架后，将设备后方的螺丝对准安装支架的孔位挂载上去即可。安装时注意感受螺丝最后是否落入孔位，落入孔位后，可以感受机箱无法左右移动为准。

电气连接

接线前准备

（1）使用出厂配备的电子钥匙感应解锁，打开机盖，可以见到内部的接线板和5排接线端子；

（2）请确认XC -DC300W型数据采集传输仪电源是断开的，准备连接的仪器仪表的电源也是断开的；

（3）请确认串口信号的地线（GND)和收(R)、发(T)信号线；

（4）请确认4-20mA信号、0-5V电压信号的正负极性；

（5）请确认XC -DC300W型数据采集传输仪的最大通信距离：RS-232为15米，RS-485为1000米，4-20mA电流信号小于1000米，必须使用屏蔽电缆；

（6）为了达到最好的防护效果，请尽量对同一类信号用一条多芯线缆。

接线说明

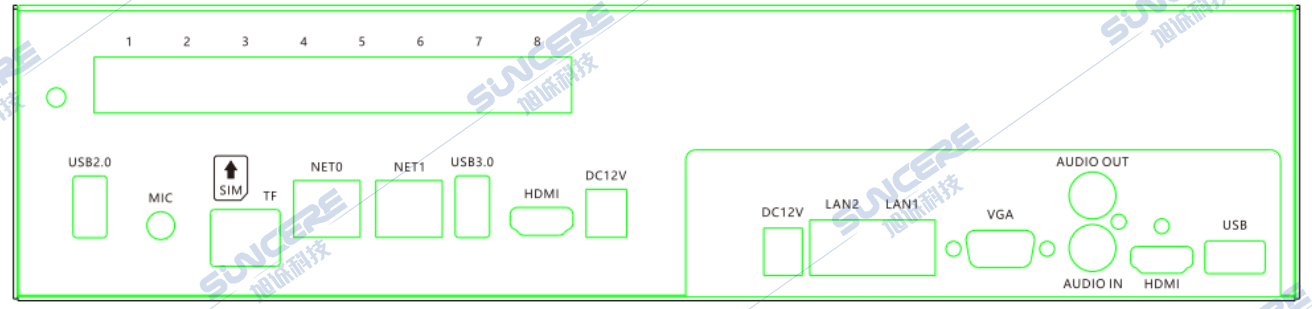

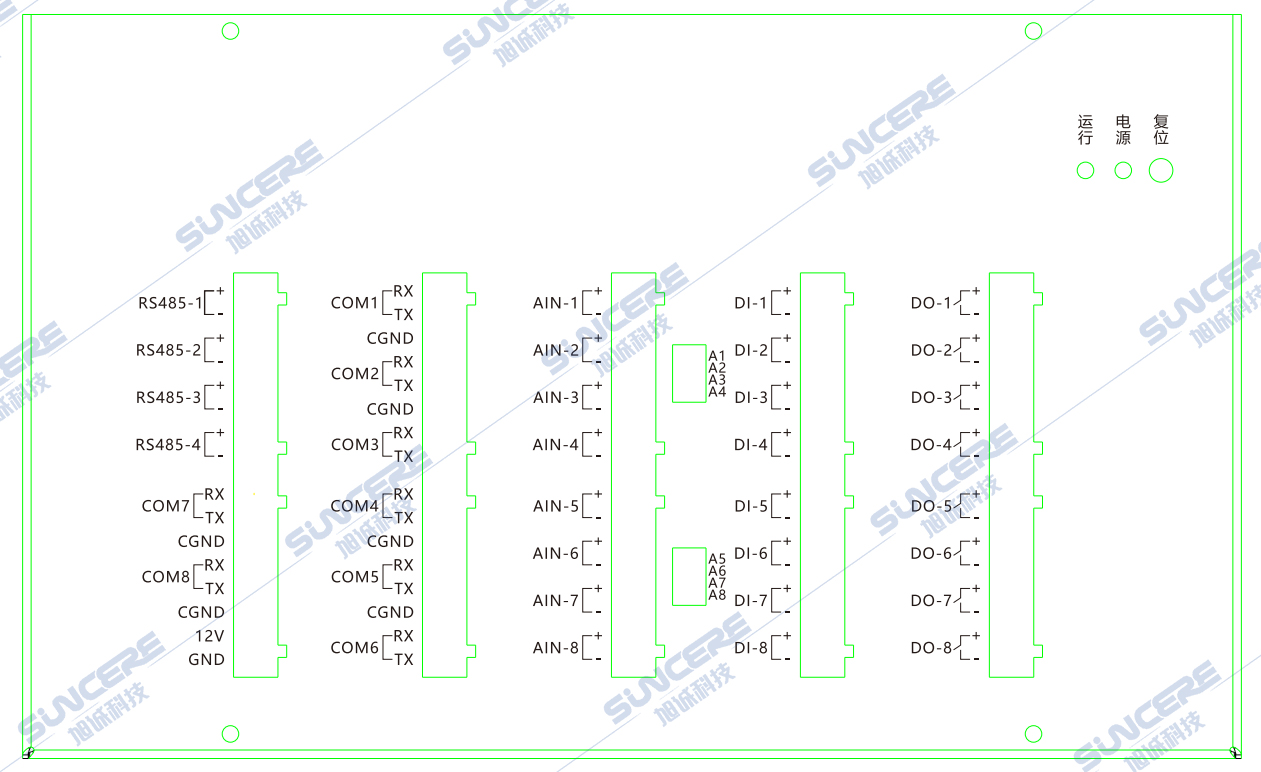

XC－DC300W型数据采集传输仪标准配置为：8路RS232、4路RS485、8路4-20mA（0-5V）输入、8路开关量输入、8路开关量输出，接口示意图如下图所示。

第一列上半部分为RS485接口，用于接入并采集具有同类接口的监测设备的数据，适合长距离传输数据；下半部分为RS232串口COM7-COM8，其中RX为接收端（信号从监测设备发送到数采仪上），TX为发送端（信号从数采仪发送到监测设备上），CGND为引脚，用于接入并采集具有同类接口的监测设备的数据，适合短距离传输数据。最下两个引脚为DC12V可控输出接口，其中GND为地线。
